Qué hacer en caso de incendio en el hogar
Propagación de incendios según el tipo de fachada
Existen diferentes tipos de fachada y el fuego no actúa de la misma manera en todas ellas. Está la convencional, la de ladrillo. En estos casos, el fuego se propaga por el denominado 'leap frog' (salto de rana) que es la capacidad del incendio de propagarse entre plantas, de forma ascendente y secuencial. También existe la fachada de vicirio, muro de cortina. En este caso, las llamas se propagan a través de la cavidad en el encuentro del forjado y la fachada. Por último, la fachada ventilada. La que tenía el edificio incendiado en Valencia. El fuego puede correr entre 5 o 10 veces más rápido, ya que causa una circulación natural del aire por el exterior del edificio lo que hace que se cree un efecto chimenea.
Propagación de incendios
según el tipo de fachada
1
Fachada convencional de ladrillo
El incendio se propaga por el denominado efecto leap frog (salto de rana), que es la capacidad del incendio para propagarse entre plantas, de forma ascendente y secuencial, a través de las ventanas
2
Fachada de vidrio, muro cortina
El incendio se propaga a través de la cavidad en el encuentro del forjado y la fachada. Normalmente se debe a una mala resolución de dicho encuentro
3
Fachada ventilada
la que tenía el edificio

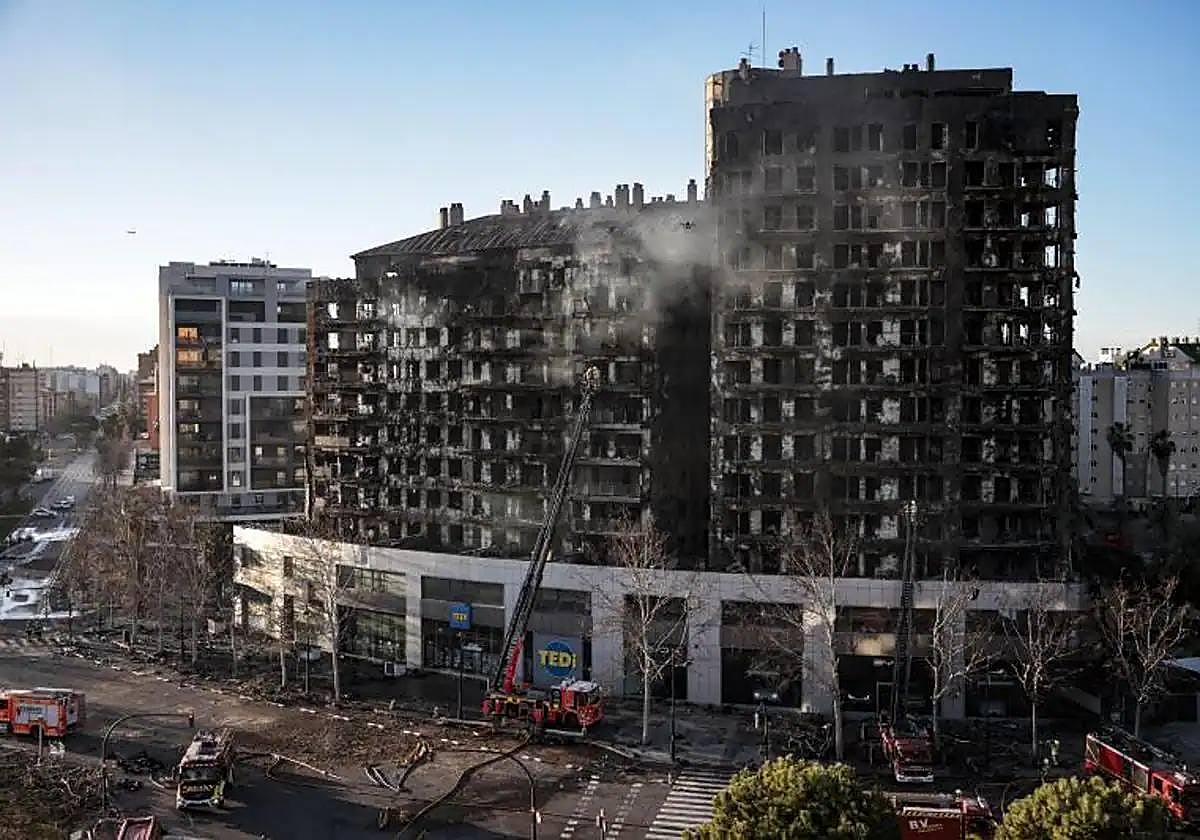

Incendiado en Valencia
Aislamiento
térmico
Paneles de
Alucobond
0,5 mm
aluminio
5 mm
poliuretano
Es en la que más rápido se propaga un incendio, puede ser de 5 a 10 veces más rápida que la ocasionada por el efecto leap frog. Se caracteriza por sus ventajas higrotérmicas a causa de la circulación natural de aire a través de la cámara gracias al efecto chimenea. Sin embargo, este mecanismo se convierte en un factor crítico en situación de incendio al favorecer su dinámica
Cuando el aislamiento térmico que se ubica dentro de la cámara y en contacto con la ventilación consiste en un material combustible, como en el edificio de Valencia (Alucobond), contribuye significativamente a la propagación del fuego muy rápidamente a través de la cámara de ventilación
4
Fachada con revestimiento ,
o aislamiento térmico combustible
La propagación se produce a través de los revestimientos combustibles, que pueden dar lugar a un incendio de gran intensidad capaz de emitir una elevada radiación, y que además suelen generar humos tóxicos y desprender partes del material de revestimiento o gotas incandescentes
897ºC
Menos
de 217ºC
1
2
3
4
1
2
3
4
Fachada de ladrillo
Muro cortina
Fachada ventilada
Fachada con revestimiento
EN INCENDIOS DE VIVIENDAS
CON FACHADA VENTILADA
Cierre todas las puertas
y salga de la casa rápidamente
Es preciso evacuar lo antes posible
En este tipo de incendios, se produce un goteo incandescente que hace que el incendio también se expanda hacia abajo
Quedarse en las terrazas tiene el peligro de que te golpee el material que se desprende del edificio e incluso las gotas incandescentes del incendio
En estos incendios el fuego entra por todas las ventanas de las casas con mucha violencia
GRÁFICO:
F.J. BIENZOBAS
Propagación de incendios
según el tipo de fachada
1
Fachada convencional de ladrillo
El incendio se propaga por el denominado efecto leap frog (salto de rana), que es la capacidad del incendio para propagarse entre plantas, de forma ascendente y secuencial, a través de las ventanas
2
Fachada de vidrio, muro cortina
El incendio se propaga a través de la cavidad en el encuentro del forjado y la fachada. Normalmente se debe a una mala resolución de dicho encuentro
3
Fachada ventilada
la que tenía el edificio
Incendiado en Valencia
Aislamiento
térmico
Paneles de
Alucobond
0,5 mm
aluminio
5 mm
poliuretano
Es en la que más rápido se propaga un incendio, puede ser de 5 a 10 veces más rápida que la ocasionada por el efecto leap frog. Se caracteriza por sus ventajas higrotérmicas a causa de la circulación natural de aire a través de la cámara gracias al efecto chimenea. Sin embargo, este mecanismo se convierte en un factor crítico en situación de incendio al favorecer su dinámica
Cuando el aislamiento térmico que se ubica dentro de la cámara y en contacto con la ventilación consiste en un material combustible, como en el edificio de Valencia (Alucobond), contribuye significativamente a la propagación del fuego muy rápidamente a través de la cámara de ventilación
4
Fachada con revestimiento ,
o aislamiento térmico combustible
La propagación se produce a través de los revestimientos combustibles, que pueden dar lugar a un incendio de gran intensidad capaz de emitir una elevada radiación, y que además suelen generar humos tóxicos y desprender partes del material de revestimiento o gotas incandescentes
897ºC
Menos
de 217ºC
1
2
3
4
1
2
3
4
Fachada de ladrillo
Muro cortina
Fachada ventilada
Fachada con revestimiento
EN INCENDIOS DE VIVIENDAS
CON FACHADA VENTILADA
Cierre todas las puertas
y salga de la casa rápidamente
Es preciso evacuar lo antes posible
En este tipo de incendios, se produce un goteo incandescente que hace que el incendio también se expanda hacia abajo
Quedarse en las terrazas tiene el peligro de que te golpee el material que se desprende del edificio e incluso las gotas incandescentes del incendio
En estos incendios el fuego entra por todas las ventanas de las casas con mucha violencia
GRÁFICO:
F.J. BIENZOBAS
Propagación de incendios según el tipo de fachada
1
Fachada convencional de ladrillo
El incendio se propaga por el denominado efecto leap frog (salto de rana), que es la capacidad del incendio para propagarse entre plantas, de forma ascendente y secuencial, a través de las ventanas
2
Fachada de vidrio,
muro cortina
El incendio se propaga a través de la cavidad en el encuentro del forjado y la fachada. Normalmente se debe a una mala resolución de dicho encuentro
3
Fachada ventilada
la que tenía el edificio incendiado en Valencia
Aislamiento
térmico
Paneles de
Alucobond
0,5 mm
aluminio
5 mm
poliuretano
Es en la que más rápido se propaga un incendio, puede ser de 5 a 10 veces más rápida que la ocasionada por el efecto leap frog. Se caracteriza por sus ventajas higrotérmicas a causa de la circulación natural de aire a través de la cámara gracias al efecto chimenea. Sin embargo, este mecanismo se convierte en un factor crítico en situación de incendio al favorecer su dinámica
Cuando el aislamiento térmico que se ubica dentro de la cámara y en contacto con la ventilación consiste en un material combustible, como en el edificio de Valencia (Alucobond), contribuye significativamente a la propagación del fuego muy rápidamente a través de la cámara de ventilación
4
Fachada con revestimiento ,
o aislamiento térmico combustible
La propagación se produce a través de los revestimientos combustibles, que pueden dar lugar a un incendio de gran intensidad capaz de emitir una elevada radiación, y que además suelen generar humos tóxicos y desprender partes del material de revestimiento o gotas incandescentes
EN INCENDIOS DE VIVIENDAS
CON FACHADA VENTILADA
897ºC
Cierre todas las puertas
y salga de la casa rápidamente
Es preciso evacuar lo antes posible
En este tipo de incendios, se produce un goteo incandescente que hace que el incendio también se expanda hacia abajo
Quedarse en las terrazas tiene el peligro de que te golpee el material que se desprende del edificio e incluso las gotas incandescentes del incendio
En estos incendios el fuego entra por todas las ventanas de las casas con mucha violencia
1
2
3
4
Menos
de 217ºC
1
2
3
4
Fachada de ladrillo
Muro cortina
Fachada ventilada
Fachada con revestimiento
GRÁFICO: F.J. BIENZOBAS
Qué hacer en caso de incendio
En las plantas más bajas del edificio, el peligro es menor. En tales casos, evite utilizar el ascendor. Mantenga la calma, no propague el pánico entre sus vecinos. Si el incendio está en su casa, trate de salir pero en caso de no poder hacerlo, refúgiese en la habitación más lejana a las llamas. Llame a los servicios de emergencia y tape cualquier rendija con trapos o toallas húmedas. Si todo lo anterior no ha dado efecto, trate de hacerse ver y espere a ser rescatado.
Qué hacer en caso
de incendio en el hogar
Si no puede salir, trate de protegerse
en el exterior haciéndose ver
y espere a ser rescatado.
Tape todas las rendijas con trapos
o toallas húmedas para evitar
la entrada del humo tóxico.
No trate de escapar por las ventanas,
cierre las puertas, tape las rendijas
y espere a ser rescatado.
LLAME A EMERGENCIAS
Facilite todos los datos que pueda sobre
la situación y condiciones del incendio.
Siga las indicaciones que le den.
Antes de abrir una puerta, tóquela
primero para ver si está caliente.
Si es así, NO SALGA. Puede haber llamas
o humo tóxico a alta temperatura
en el exterior. Espere a ser rescatado
El humo puede matarle tanto
por su toxicidad como
por su elevada temperatura
Si el incendio está en su casa
INTENTE SALIR
Si no puede salir, refúgiese
en la habitación más alejada del fuego
NO CORRA, NO SE PRECIPITE
Mantenga la calma y no propague
el pánico entre sus vecinos. Puede
tener una caída y empeorar la situación
NO USE NUNCA EL ASCENSOR
Entregue las llaves de su piso
a los bomberos para que puedan
reconocer todo el edificio
Gráfico:
F.J. BIENZOBAS
Qué hacer en caso
de incendio en el hogar
Si no puede salir, trate de protegerse
en el exterior haciéndose ver
y espere a ser rescatado.
Tape todas las rendijas con trapos
o toallas húmedas para evitar
la entrada del humo tóxico.
No trate de escapar por las ventanas,
cierre las puertas, tape las rendijas
y espere a ser rescatado.
LLAME A EMERGENCIAS
Facilite todos los datos que pueda sobre
la situación y condiciones del incendio.
Siga las indicaciones que le den.
Antes de abrir una puerta, tóquela
primero para ver si está caliente.
Si es así, NO SALGA. Puede haber llamas
o humo tóxico a alta temperatura
en el exterior. Espere a ser rescatado
El humo puede matarle tanto
por su toxicidad como
por su elevada temperatura
Si el incendio está en su casa
INTENTE SALIR
Si no puede salir, refúgiese
en la habitación más alejada del fuego
NO CORRA, NO SE PRECIPITE
Mantenga la calma y no propague
el pánico entre sus vecinos. Puede
tener una caída y empeorar la situación
NO USE NUNCA EL ASCENSOR
Entregue las llaves de su piso
a los bomberos para que puedan
reconocer todo el edificio
Gráfico:
F.J. BIENZOBAS
Qué hacer en caso de incendio en el hogar
Si no puede salir,
trate de protegerse
en el exterior
haciéndose ver y espere
a ser rescatado
Tape todas las rendijas
con trapos o toallas húmedas
para evitar la entrada
del humo tóxico a la estancia
en la que nos encontremos
No trate de escapar
por las ventanas,
cierre las puertas,
tape las rendijas
y espere a ser rescatado
LLAME A EMERGENCIAS
Facilite todos los datos
que pueda sobre la situación
y condiciones del incendio.
Siga las indicaciones que le den.
Antes de abrir una puerta, tóquela
primero para ver si está caliente.
Si es así, NO SALGA
Puede haber llamas o humo tóxico
a alta temperatura en el exterior.
Espere a ser rescatado
El humo puede matarle
tanto por su toxicidad
como por su elevada
temperatura
Si el incendio está
en su casa,
INTENTE SALIR
Si no puede hacerlo,
refúgiese en la estancia
más alejada del fuego
NO CORRA,
NO SE PRECIPITE
Mantenga la calma
y no propague el pánico
entre sus vecinos.
Puede tener una caída
NO USE NUNCA
EL ASCENSOR
Entregue las llaves
de su piso a los
bomberos para
que puedan
reconocer todo
el edificio
Gráfico: F.J. BIENZOBAS
Como usar un extintor
En caso de incendio, lo primero es buscar un extintor para apagarlo. Pero, ¿sabríamos utilizarlo? Apenas son cuatro sencillos pasos. El primero, saque el pasador del anillo, rompiendo el sello de seguridad. Segundo, apunte con la boquilla del extintor a la zona en llamas. Tercer paso, apriete la palanca para efectuar la descarga. Y por último, mueva la boquilla de lado a lado cubriendo el área del fuego con el agente extintor.
Radiografía de un extintor
Pasador
de anillo
Sello de
seguridad
Palanca
de disparo
Válvula
de salida
Manguera
descarga
Manómetro
Tanque
Tubo sifón
Recipiente
con agentes
químicos
para la
extinción
del fuego
Cono de
descarga
Boquilla
Especificaciones,
tipos de fuego,
caducidad, ...
FUNCIONAMIENTO
1
Saque el pasador
de anillo, rompiendo
el sello de seguridad
2
Apunte la boquilla
del extintor hacia
la base del fuego
3
Apriete la palanca
de disparo o percutor
para efectuar la descarga
del agente extintor
4
Mueva la boquilla de lado
a lado, desde el borde más
cercano a usted cubriendo
el área del fuego con
el agente extintor
GRÁFICO:
F.J. BIENZOBAS
Radiografía de un extintor
Pasador
de anillo
Sello de
seguridad
Válvula
de salida
Palanca
de disparo
Manguera
descarga
Manómetro
Tanque
Tubo sifón
Recipiente
con agentes
químicos para
extinción
del fuego
Cono de
descarga
Especificaciones,
tipos de fuego,
caducidad, ...
Boquilla
FUNCIONAMIENTO
1
Saque el pasador de anillo,
rompiendo el sello de seguridad
2
Apunte la boquilla del extintor
hacia la base del fuego
3
Apriete la palanca de disparo o percutor
para efectuar la descarga del agente extintor
4
Mueva la boquilla de lado a lado, desde
el borde más cercano a usted cubriendo
el área del fuego con el agente extintor
GRÁFICO:
F.J. BIENZOBAS
Radiografía de un extintor
Pasador
de anillo
Sello de
seguridad
Válvula
de salida
Palanca
de disparo
Manguera
descarga
Manómetro
Tanque
Tubo sifón
Recipiente
con agentes
químicos para
extinción
del fuego
Cono de
descarga
Especificaciones,
tipos de fuego,
caducidad, ...
Boquilla
FUNCIONAMIENTO
2
1
Apunte la boquilla del extintor
hacia la base del fuego
Saque el pasador de anillo,
rompiendo el sello de seguridad
3
Apriete la palanca
de disparo o percutor
para efectuar la descarga
del agente extintor
4
Mueva la boquilla de lado
a lado, desde el borde más
cercano a usted cubriendo
el área del fuego
con el agente extintor
GRÁFICO:
F.J. BIENZOBAS
Consejos para evitar incendios
Consejos de seguridad
No use aparatos
con los cables dañados
No deje la plancha encendida
No conecte dispositivos
más allá de la capacidad
para la que están concebidos
Nunca arroje agua para apagar
el fuego en una sarten.
Cubra la llama con una tapa.
No deje que sobresalgan los mangos
de sartenes ni cazuelas ya que al pasar
se podrían enganchar con la ropa
Si sale, nunca deje pucheros
ni sartenes en el fuego
FUGAS DE GAS
En calentadores y calderas:
Si huele a gas, cierre la llave del gas,
no encienda ni apague las luces
(se puede producir una chispa
que provoque una explosión)
y abra las ventanas
Aleje los braseros y estufas de muebles
y cortinas y no seque la ropa sobre ellos
GRÁFICO:
F.J. BIENZOBAS
Consejos de seguridad
No use aparatos con los cables dañados
No deje la plancha encendida
No conecte dispositivos más allá de la capacidad
para la que están concebidos
Nunca arroje agua para apagar
el fuego en una sartén.
Cubra la llama con una tapa.
No deje que sobresalgan los mangos
de sartenes ni cazuelas ya que al pasar
se podrían enganchar con la ropa
Si sale, nunca deje pucheros
ni sartenes en el fuego
FUGAS DE GAS
En calentadores y calderas:
Si huele a gas, cierre la llave del gas,
no encienda ni apague las luces
(se puede producir una chispa
que provoque una explosión)
y abra las ventanas
Aleje los braseros y estufas de muebles
y cortinas y no seque la ropa sobre ellos
GRÁFICO:
F.J. BIENZOBAS
Consejos de seguridad
No conecte dispositivos
más allá de la capacidad
para la que están concebidos
No use aparatos
con los cables dañados
No deje la plancha
encendida
Nunca arroje agua para apagar el fuego en una sartén.
Cubra la llama con una tapa
No deje que sobresalgan los mangos de sartenes ni cazuelas ya que al pasar se podrían enganchar con la ropa
Si sale, nunca deje pucheros
ni sartenes en el fuego
Aleje los braseros
y estufas de muebles
y cortinas y no seque
la ropa sobre ellos
FUGAS DE GAS
En calentadores y calderas:
Si huele a gas, cierre
la llave del gas, no encienda
ni apague las luces
(se puede producir una chispa
que provoque una explosión)
y abra las ventanas
GRÁFICO:
F.J. BIENZOBAS
¿Tienes una suscripción? Inicia sesión
